- Захваты грузовые - вилочные, коромысловые, клиновые, штыревые,
4. Захваты вилочного типа

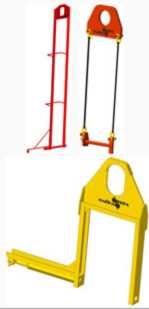

Рабочие органы захватов вилочного типа располагаются непосредственно под грузом или проходят в монтажные петли, отверстия груза или поддона, на котором он расположен.
Вид | Назначение | Марка | Г/п, т | Масса, кг | № барабана/диаметр отверстия/мах глубина, мм |
---|---|---|---|---|---|
Захват для подъёма кабельных барабанов (ГОСТ 5151) в горизонтальном положении. Работает в паре. Позволяет надёжно удерживать груз, не повреждает внутреннюю поверхность технологического отверстия. Захват кованый | 4МВ1-1,0 4МВ1-2,0 4МВ1-3,6 4МВ1-5,0 4МВ1-6,3 4МВ1-8,0 4МВ1-10,0 4МВ1-12,0 | 0,5 1 1,9 2,5 3,25 4 5 6 | 0,4 0,8 1,5 2,2 2,7 3,6 4 4,7 | 5-12/35-70/75 8-16/50-70/95 8-18/50-80/125 8-20/50-80/145 8-22/50-120/170 20-26/80-120/205 20-26/80-120/205 20-26/80-120/205 |
Вид | Назначение | Марка | Г/п, т | Масса, кг | А,мм | Б,мм | В,мм | Г,мм |
---|---|---|---|---|---|---|---|---|
Захват для грузов на поддоне. Обеспечивает устойчивость груза. | 4МВ2-0,5/1060 4МВ2-0,6/1200 4МВ2-1,0/1000 4МВ2-1,3/450 4МВ2-1,5/880 4МВ2-1,6/700 4МВ2-2,0/835 4МВ2-2,5/860 4МВ2-4,0/1100 | 0,5 0,6 1 1,3 1,5 1,6 2 2,5 4 | 49 90 84 43 115 53 80 155 304 | 1165 2420 1700 650 1600 750 1342 1400 1650 | 1055 1200 1000 450 880 700 835 860 1100 | 750 800 600 435 540 650 1200 1510 1450 | 65 46 46 40 58 100 52 64 92 | |
Захват для двух поддонов с грузом | 4МВ2-1,0/1520 | 1 | 126 | 1506 | 1520 | 750 | 52 | |
Захват для грузов на поддоне. Обеспечивает устойчивость груза. | 4МВ2-2,0/650 | 2 | 205 | 980 | 650 | 3140 | 58 | |
Захват для грузов на поддоне. | 4МВ2-0,5/1050 4МВ2-0,8/2400 | 0,5 0,8 | 48 48 | 1200 2400 | 1050 800 | 750 750 | 65 65 | |
Захват для грузов на поддоне. Переставная проушина | 4МВ2/1-г.п./Б | 1,0 1,5 | 131 121 | 1350 1350 | 1300 800 | 500-900 500-900 | 60 45 | |
Захват для грузов на поддоне. Самоперемещающаяся проушина | 4МВ2/2-г.п./Б | 1,5 2,0 | 153 180 | 1350 1350 | 1300 1300 | 500-900 500-900 | 58 50 | |
Захват с передвижными вилами для грузов на поддоне. Конструкция захвата позволяет осуществлять подъём как одного, так и двух поддонов одновременно | 4МВ2/3-2,0/1200 | 2 | 300 | 1685 | 1200 | 415-1330 | 40 |
Вид | Назначение | Марка | Г/п, т | Масса | Интервал захвата, мм |
---|---|---|---|---|---|
Захват торцевой для поднятия и перемещения труб в горизонтальном положении. Внутренний контур захвата повторяет форму кромки трубы и обеспечивает бережный перенос трубы не повреждая самой тонкой кромки | 4МВ3 Щ/1-2,0 с оттяжкой 4МВ3-0,8 4МВ3-1,6 4МВ3-2,0 4МВ3-3,2 4МВ3-4,0 4МВ3-5,0 4МВ3-6,3 4МВ3-8,0 4МВ3-8,5 4МВ3-10,0 4МВ3-12,5 4МВ3-14,0 4МВ3-18,0 | 1
0,4 0,8 1 1,6 2 2,5 3,15 4 4,25 5 6,25 7 9 | 1,3
0,6 0,62 0,65 0,8 1,15 0,85 1,56 5,3 6 5,35 7 15 5,52 | 20
40 40 40 40 40 40 40 40 40 40 40 40 40 | |
Захват для полипропиленовых труб. Оснащён двумя полиуретановыми накладками, что исключает повреждение поверхности труб. | 4МВ3/2-2,3 4МВ3/2-4,0 | 1,15 2 | 4,2 8 | 80 90 | |
Захват для подъёма и перемещения рулонов стали. Не имеет подвижных частей, оснащён противовесом, что значительно увеличивает массу захвата, но делает его максимально надёжным, удобным и безопасным в эксплуатации. Захват в нагруженном и порожнем состоянии всегда находится в горизонтальном положении. Максимально подходит при больших объёмах работ. | 4МВ4-5,0/1000 4МВ4-10,0/1000 4МВ4-15,0/1600 4МВ4-18,0/1500 4МВ4-22,0/1900 4МВ4-25,0 | 5 10 15 18 22 25 | 215 607 1417 1486 1650 1437 | 780 1000 1600 1500 1900 1500 | |
Захват для подъёма и перемещения рулонов стали с переставной проушиной. Лёгкий и недорогой захват, идеально подходит для малых объёмов работ. Горизонтальное положение захвата с грузом и без груза обеспечивается при помощи переставной проушины. Захват имеет опоры на верхней части, что гарантирует его устойчивое положение на рулоне во время перемещения скобы. | 4МВ4/3-10,0/1300 | 10 | 420 | 1300 | |
Захват для рулонов стали. Снабжён пружинами, при помощи которых удерживается постоянное равновесие. При подъёме груза пружины сжимаются и проушина перемещается, обеспечивая горизонтальное положение груза. За счёт этого масса захвата снижена и достигается максимальное удобство в работе. | 4МВ4/3-10,0/1300 | 10 | 467 | 1300 | |
Захват для рулонов стали. | 4МВ4/4-10,0/1350 | 10 | 198,1 | 1350 | |
Захват для подъёма бочек в горизонтальном положении. Позволяет быстро закрепить бочку за отбортовку. Надёжен и прост в применении. Кольцевой цепной строп позволит поднимать бочки любых размеров. | 4МВ5-0,25 4МВ5-1,0 4МВ5-2,0 | 0,125 0,5 1 | 0,3 0,8 11,3 | 20 20 20 |
Вид | Низначение | Марка | Г/п, т | Масса, кг | H внутр, мм | L внутр, мм |
---|---|---|---|---|---|---|
Захват для подъёма лестничных маршей. Работает в паре. Простота конструкции обеспечивает лёгкость в применении. Позволяет устанавливать лестничные марши к стене. Дополнительно может комплектоваться предохранительной цепью. | 4МВ6-2,0 4МВ6-5,0 | 1 2,5 | 41 107,5 | 200 200 | 820 820 | |
Захват для лестничных маршей. Захват позволяет быстро и надёжно осуществлять строповку лестничных маршей в горизонтальном положении. | 4МВ6/1-2,0 4МВ6/1-5,0 | 1 2,5 | 80 200 | 200 200 | 800 800 | |
Захват для уголков, швеллеров. Благодаря вертикальному прижиму, груз надёжно фиксируется. При подъёме длинного проката захваты используются в паре. | 4МВ7-0,5 4МВ7-1,35 | 0,5 1,35 | 2,2 11,74 | 11 35 | 100 255 |
Вид | Назначение | Марка | Г/п, т | Масса, кг | Высота зева, мм |
---|---|---|---|---|---|
Захват для подъёма и перемещения рулонов стали. Работает в паре. Применяется на стропах либо с помощью траверсы. Прост и удобен в эксплуатации. | 4МВ8/1-10,0 | 5 | 22,2 | 300 | |
Захват для подъёма и перемещения рулонов стали. Работает в паре. Применяется на стропах либо с помощью траверсы. Прост и удобен в эксплуатации. | 4МВ8/2-12,0 4МВ8/2-15,0 | 6 7,5 | 49 57 | 500 750 | |
Захват торцевой для поднятия и перемещения труб. Прост и надёжен. Большая ширина захвата и внутренний контур повторяют форму кромки трубы и обеспечивают бережный перенос трубы, не повреждая самой тонкой кромки. | 4МВ9-0,9 4МВ9-1,0 4МВ9-2,5 4МВ9-3,0 4МВ9-5,0 4МВ9-10,0 4МВ9-15,0 4МВ9-19,0 | 0,45 0,5 1,25 1,5 2,5 5 7,5 9,5 | 0,7 1 3,8 2,1 3,7 7,2 16 9,5 | 17 24 15 18 25 28 40 52 | |
Захват торцевой для поднятия и перемещения труб. Конструкцией захвата предусмотрена ручка, которая значительно облегчает установку захвата на трубу. Имеет малый собственный вес, большую грузоподъёмность, прост в применении. | 4МВ10-3,6/24 4МВ10-5,9/18 4МВ10-10,0/28
| 1,8 3 5 | 2,6 4,2 9,5 | 24 18 28 | |
Захват для подъема триангеля ж/д вагона. Имеет небольшую массу, прост в применении. | 4МВ11-0,1 | 0,1 | 1 | ||
Захват для поддонов с кирпичом размером 1850х1060. Позволяет осуществлять строповку поддонов больших габаритов за центр. | 4МВ12-4,0 | 4 | 454 | 1850х1060 | |
Захват для горизонтального перемещения надрессорной балки грузовых вагонов. Работает в паре на траверсе. Прост и лёгок при строповке. | 4МВ13-0,5 4МВ13-5,0 | 0,5 5 | 6,5 29,5 | ||
Захват для створки ж/д полувагона. Снабжён ограничителем, который позволяет закрепить створку полувагона и предотвратить срыв в процессе работы. Надёжен и прост в эксплуатации. Работает один. | 4МВ14-0,25 | 0,25 | 5 | ||
Захват для люка ж/д полувагона. Обладает небольшой массой, что значительно упрощает работу. Работает в паре. | 4МВ15-0,13 | 0,13 | 6 |
Вид | Назначение | Марка | Г/п, т | Масса, кг | D колеса, мм | B колеса, мм |
---|---|---|---|---|---|---|
Захват для подъёма автомобилей. Имеет вспомогательную цепь для регулировки вил под радиальный размер колеса, а также ограничитель, предотвращающий повреждение корпуса автомобиля. Надёжен и прост в работе. | 4МВ18-0,75 | 0,75 | 14 | 300-600 | 210 | |
Захват для подъёма КАМАЗа | 4МВ18-3,75 | 3,75 | 85 | 1200 | 300 | |
Захват для люка полувагона. Конструкция разработана специально под технологические отверстия полувагона. Обеспечивает надёжное закрепление люка, позволяет перемещать груз в строго горизонтальном положении без перекосов. | 4МВ19-0,12 | 0,12 | 102 |
Вид | Назначение | Марка | Г/п, т | Масса, кг | Тип рельса |
---|---|---|---|---|---|
Захват для рельс и рельсошпальной решётки. Возможен подъём одной рельсы двумя захватами и подъем рельсошпальной решётки четырьмя захватами | 4МВ20-2,0 4МВ20-5,0 4МВ20-8,0 | 2 5 8 | 4,6 7 14 | Р-65; Р-75 | |
Захват для подъёма ж/д вагона за автосцепку. Позволяет быстро проводить строповку и надёжно удерживать вагон в течение длительного времени. Прост в применении. | 4МВ21-12,0 4МВ21/1-20,0 | 12 20 | 65 79 | ||
Захват для боковой рамы 2х осной тележки. Сравнительно небольшая масса и малые габариты позволяют легко проводить строповку боковой рамы в любом положении за технологические отверстия. | 4МВ22-0,5 | 0,5 | 11 | ||
Захват для металлических кабельных барабанов. Захватывает барабан за края. Работает в паре на траверсе. Удобен и надёжен в работе | 4МВ24-5,0 | 2,5 | 7,5 | ||
Захват для одновременного подъёма семи рельс. Работает в паре. Имеет систему рычагов для быстрого закрепления рельс и фиксацию от самоотцепа | 4МВ25-8,0 | 4 | 86 | ||
Захват для ж/д колёс. Универсален, обладает малой массой, обеспечивает простое и надёжное крепление колеса. Позволяет поднимать колесо как с горизонтального, так и с вертикального положения. Возможно использовать несколько захватов на траверсе для одновременного подъёма нескольких колёс | 4МВ26-0,5 | 0,5 | 5,2 | 140 | |
Захват для подтяжки ходовой тележки. Очень лёгок и прост в применении. Закрепление захвата производится за поперечные балки, а подтяжка тележки - с помощью стяжного ремня | 4МВ27-1,2 4МВ27-1,6 4МВ27-5,0 | 1,2 1,6 5 | 1,7 2 3,54 | 20 23 23,5 | |
Захват для автосцепки. Позволяет быстро и безопасно проводить установку и снятие автосцепки с вагона. | 4МВ28-0,25 | 0,25 | 17 | ||
Захват для штрипсов. Предназначен для подъёма и перемещения штрипсов за внутренее отверстие в горизонтальном положении | 4МВ29-4,0 4МВ29-8,0 | 4 8 | 27,8 45,5 | 450 1250 | |
Захват для подъёма вагона за автосцепку. Прост надёжен и лёгок в применении. Позволяет быстро зацепить вагон за автосцепку | 4МВ30-12,0 4МВ30-200 | 12 20 | 66 58 | 210 220 | |
Захват для перемещения ёмкости с расплавленным металлом с температурой зеркала не более 400ºС. | 4МВ32-0,5 | 0,5 | 57 | 593 | |
Захват для подъёма КАМАЗа за задний буфер. Работает в паре | 4МВ34-5,0 | 2,5 | 9,9 | ||
Захват для подъёма железобетонных колодцев. | 4МВ43-0,1 | 0,1 | 6 | Н стенки=25 мм |
5. Захваты коромыслового типа
Коромысловые захваты удерживают груз с помощью несущего элемента-коромысла, воспринимающего массу груза. Коромысловые захваты применяют для подъема грузов, имеющих сквозные отверстия, под которые можно разместить несущее коромысло захвата.
Вид | Назначение | Марка | Г/п, т | Масса, кг | Н, мм | min внутренний диаметр отверстия барабана, мм | Длина коромысла, мм |
---|---|---|---|---|---|---|---|
Захват-удочка для подъёма кабельных барабанов в вертикальном положении. Имеет вспомогательный тросик для быстрого фиксирования и снятия захвата с груза | 5МВ1-1,0 5МВ1-2,0 5МВ1-3,2 5МВ1-4,0 5МВ1-5,0 5МВ1-6,3 5МВ1-8,0 5МВ1-12,0 5МВ1-15,5 | 1 2 3,2 4 5 6,3 8 12 15,5 | 1,5 4,1 6,3 4,4 5,1 9 11,1 22,2 36 |
| 46 56 56 70 70-100 70-100 80-100 100-150 120-150 | 144 148 154 158 162 166 180 285 385 | |
Захват-удочка цепная для подъёма кабельных барабанов в вертикальном положении. Удобен в работе, позволяет быстро фиксировать груз. Имеет вспомогательный тросик | 5МВ2-1,12 5МВ2-1,5 5МВ2-2,0 5МВ2-3,15 | 1,12 1,5 2 3,15 | 1,6 2,5 3 4,5 | 934 951 956 1000 | 70 70 70 80 | 160 200 200 200 | |
Захват-удочка канатная для подъёма кабельных барабанов в вертикальном положении. Удобен в работе, позволяет быстро фиксировать груз. Имеет вспомогательный тросик | 5МВ3-1,0 5МВ3-2,0 | 1 2 | 1,8 3,9 | 800 1250 | 56 70 | 144 148 | |
Захват для ж/б плит с отверстиями. Удобен при перемещении плит без проушин. Груз фиксируется за счет изменения положения грузовой скобы | 5МВ4-0,75 5МВ4-1,35 | 0,75 1,35 | 3,7 3,8 | 270 437 | 60 80 | 140 140 | |
Захват для ж/б плит. Конструкция захвата облегчает строповку плит за счёт уменьшения времени на фиксацию захвата | 5МВ5-1,35 | 1,35 | 6,1 | 400 | 80 | 140 |
7. Специальные захваты
Вид | Назначение | Марка | Г/п, т | Масса, кг | Размеры |
---|---|---|---|---|---|
Чекер трелёвочный для подъёма круглого леса в горизонтальном положении | 7МВ1-1,4 | 1,4 | 12,3 | Дканата=13 мм Lчекера=1,9-2,4 мм | |
Крюк с противовесом для самоотцепления от груза при ослаблении стропа. Обеспечивает расстроповку на расстоянии за счёт собственного противовеса. Удобен для опорожнения тары без участия стропальщика при использовании на 4х или 3х ветвевом стропе. | 7МВ3-0,6 7МВ3-2,0 | 0,6 2 | 1,5 3,4 | 190х36 мм 38 мм | |
СТПк шестиветвевой для одновременного подъёма трёх труб. В конструкцию входят стропы и торцевые захваты | 7МВ4-4,8 7МВ4-6,0 7МВ4-9,6 7МВ4-15,0 | 4,8 6 9,6 15 | 36 44,2 73,2 118,2 | L=8 м L=8 м L=8 м L=8 м | |
СТПк четырёхветвевой для одновременного подъёма двух труб. Торцевые захваты в комплекте | 7МВ5-3,2 7МВ5-4,0 7МВ5-8,0 7МВ5-10,0 | 3,2 4 8 10 | 22,3 28 35 73,7 | L=8 м L=8 м L=8 м L=8 м | |
Строп шестиветвевой с уравнительными блоками для железобетонных плит, панелей. Позволяет поднимать плиты с проушины для строповки за шесть точек с саморегулировкой центра тяжести | 7МВ6-8,0 7МВ6-10,0 | 8 10 | 130 165 | L=8 м L=8 м | |
Оттяжка с карабином-зацепкой. Предназначена для регулировки направления груза на больших расстояниях, где доступ стропальщика ограничен или невозможен по технике безопасности | 7МВ8 | Дканата=16 мм L=10-50 м | |||
Строп восьмиветвевой с уравнительными блоками для ж/б плит и панелей | 7МВ10-4,5 | 4,5 | 115 | 5,5 | |
Крюк для перемещения маховика КАМАЗа. | 7МВ11-0,035 | 0,035 | 0,33 | H=30мм Зев крюка 40 мм | |
Захват для подъёма и перемещения в горизонтальном положении автосцепки грузового вагона на строгальный станок. | 7МВ12-0,22 | 0,22 | 3,6 | 1355х200х56 | |
Захват для подъёма и перемещения пятников ж/д вагонов. | 7МВ14-0,07 | 0,07 | 1,1 | H=408мм Зев крюка 85 мм | |
Замок Смаля предназначен для дистанционной расстроповки груза в местах, где доступ стропальщика ограничен или невозможен по технике безопасности | 7МВ16-1,0 7МВ16-2,0 7МВ16-3,0 7МВ16-5,0 7МВ16-10,0 | 1 2 3 5 10 | 2,6 4,5 6,5 8,5 26 | ||
Подкос одноуровневый для юстировки стеновой опалубки. | 7МВ23 7МВ23-0,5 | 21 28,3 | 3353-3932 мм 3600-4600 мм | ||
Захват для подъёма слитков металла. | 7МВ24-6,0 | 6 | 1670х230х80 | ||
Захват для подъёма рулонов бумаги | 7МВ28-1,5 | 1,5 | 45 | 800-2200 мм | |
Захват для подъёма кабины автомобиля. | 7МВ29-1,0 | 1 | 114 | 2690 |
8. Захваты штыревого типа
У штыревых захватов закрепление груза выполняется с помощью штыря (пальца), который закрепляется в отверстиях груза.
Характеристики:
Вид | Назначение | Марка | Г/п, т | Масса, кг | Основные размеры, мм |
---|---|---|---|---|---|
Захват для кузова автомобилей «Белаз». Работает на четыре захвата. Груз фиксируется за технологические отверстия. Конструкция захвата исключает самопроизвольную расстроповку груза | 8МВ3-20,0 8МВ3-40,0 | 5 10 | 11,2 27,75 | d=60 d=100 | |
Захват для кузова автомобилей «Белаз». Работает на четыре захвата. Груз фиксируется за технологические отверстия. Конструкция захвата исключает самопроизвольную расстроповку груза. | 8МВ4-20,0 8МВ4-40,0 | 5 10 | 4,13 16,23 | d=60 d=100 | |
Скоба прямая. | 8МВ5-2,13 8МВ5-3,0 8МВ5-6,0 8МВ5-10,0 8МВ5-25,0 | 2,13 3 6 10 25 | 3,6 8,5 16 21 50 | 84/27 90/48 110/56 170/64 210/100 | |
Захват для алюминиевой опалубки за технологические отверстия. Конструкция захвата исключает самопроизвольную расстроповку груза. | 8МВ6-1,5 | 1,5 | 5,3 | B=220-320 d=38-70 | |
Захват для колонн. Предназначен для подъёма из горизонтального положения в вертикальное. Обеспечивает надёжное крепление груза и лёгкую, безопасную расстроповку на высоте за оттяжку | 8МВ7-4,0 8МВ7-5,0 8МВ7-10,0 8МВ7/1-10,0 8МВ7-12,0 8МВ7-17,0 | 4 5 10 10 12 17 | 83,0 64,8 69,0 58 110 115 | ||
Захват для подъёма ж/д тележки за шкворневое отверстие. | 8МВ8-7,5 | 7,5 | 25 | d=75мм H=230мм | |
Захват для ж/б плит. | 8МВ9-2,5 | 2,5 | 5 | d=65мм H=130мм | |
Захват для подъёма и перемещения ж/б панелей за технологические отверстия. | 8МВ10-0,28 | 0,28 | 1,4 | d=25мм h=120мм | |
Цанговый захват для бетонных плит. Предназначен для демонтажа и монтажа шестигранных плит аэродромного бетонного покрытия с технологическим отверстием 60мм. | 8МВ16-1,8/60 | 1,8 | 4,12 |
