Опалубка перекрытий предназначена для формирования монолитных горизонтальных конструкций, отчего ее иногда называют горизонтальной опалубкой.

Опалубка перекрытий на сегодняшний день является самым эффективным способом возведения перекрытий в монолитном строительстве. Опалубка перекрытий выдерживает высокие нагрузки, легко монтируется и демонтируется, а так же опалубка перекрытий не требует специальных условий при транспортировке и хранении.

Опалубка перекрытий представляет собой жесткий каркас, состоящий из телескопических стоек или объемной стойки, треног, унивилок, деревянных балок H20 (ригелей), на которые укладывается ламинированная фанера или щиты опалубки. Опалубка перекрытий разделяется на опалубку перекрытий на объёмных стойках и опалубку перекрытий на телескопических стойках.

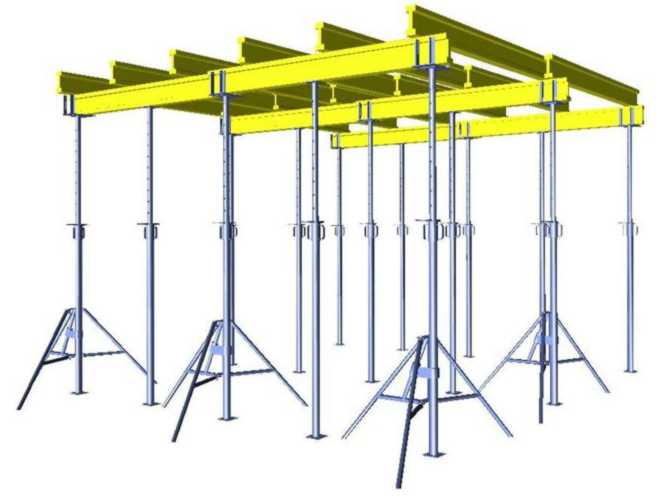

Опалубка перекрытий на телескопических стойках

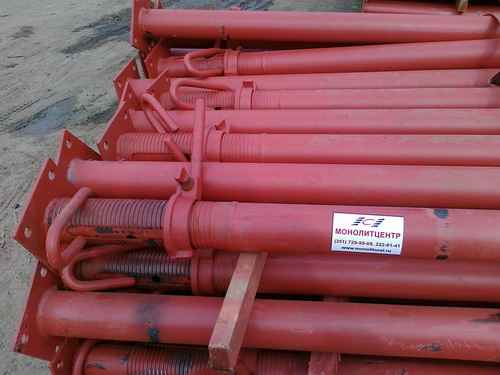

Телескопические стойки домкраты для опалубки перекрытий

Телескопические стойки - домкраты позволяют быстро и безопасно возводить бетонные перекрытия необходимой формы и высотой от 2,0 до 4,5 м.

Телескопические cтойки - домкраты предназначены для поддержания горизонтальных щитов опалубки перекрытий и использования в качестве временных опор при фиксации горизонтальных элементов опалубки при монтаже или демонтаже конструкций.

Телескопические стойки домкраты благодаря своим конструктивным особенностям позволяют осуществлять монтаж опалубки на разных высотных уровнях, нужных заказчику.
Телескопическая стойка домкрат предназначена для восприятия вертикальных нагрузок от щитов опалубки или иных горизонтальных элементов.

В состав телескопической стойки домкрата входят:

  • опора верхняя
  • серьга (фиксатор)
  • гайка
  • опора нижняя

Телескопическая стойка домкрат состоит из опоры нижней, выполненной в виде трубы диаметром 60 мм с закрепленной квадратной пластиной на одном конце и резьбой на другом.

В центральной части резьбового конца выполнена сквозная прорезь. Со стороны резьбового конца внутри трубы опоры нижней коаксильно установлена, с возможностью продольного перемещения выдвижная труба - опора верхняя диаметром 51 мм, вдоль продольной оси которой выполнены сквозные поперечные отверстия с шагом 125 мм в которые вставляется серьга, опирающаяся на торец гайки, размещенной на резьбовой части опоры нижней.

Телескопические cтойки домкраты для опалубки перекрытий используются в комплекте с изделиями унивилка и тренога.

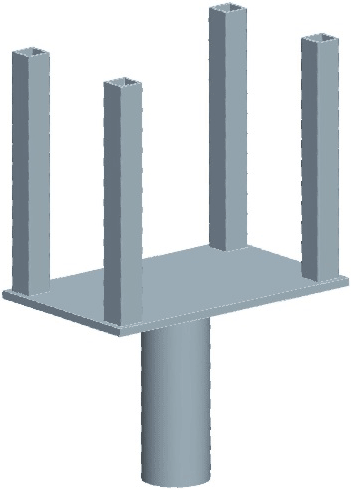

Унивилка

Унивилка предназначена для фиксации и надежного опирания на телескопические стойки деревянных балок стола опалубки перекрытий.

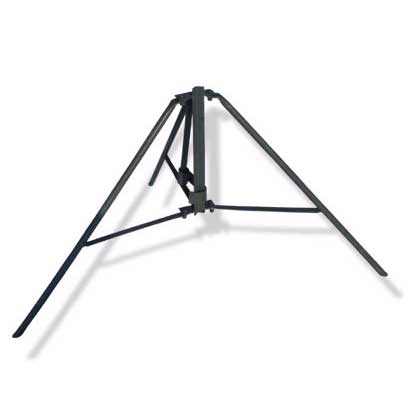

Тренога

Тренога предназначена для вертикальной фиксации телескопических стоек домкратов, их центрирования на вертикаль, а так же обеспечивает устойчивость телескопических стоек при монтаже стола опалубки перекрытий.

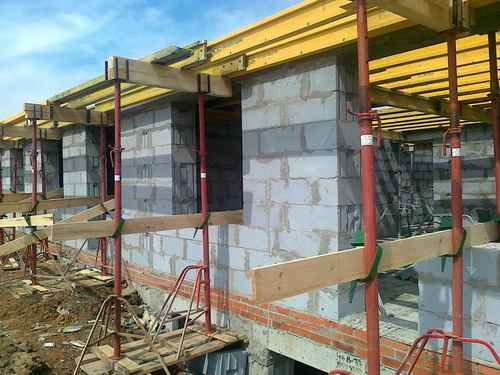

Порядок монтажа опалубки перекрытий на телескопических стойках следующий:


на площадке, подготовленной в соответствии с ППР объекта устанавливается тренога, при этом поворотные ноги располагаются так, чтобы обеспечить ее максимальную устойчивость с учетом конфигурации опорной поверхности.

Поднимают фиксатор треноги до упора, устанавливают телескопическую стойку домкрат и опускают фиксатор, который, скользя по наклонной трубе, зажимает стойку.

После установки телескопических стоек в треноги, все стойки домкраты выравниваются по высоте и производится монтаж щитов опалубки перекрытий в следующем порядке:

  1. продольная (нижняя или главная) деревянная балка (ригель) укладывается в предварительно установленную на необходимые стойки унивилку;
  2. поперечная деревянная балка (ригель) или брус (верхняя) укладывается на продольную;
  3. с помощью гайки телескопической стойки домкрата по уровню производится точная юстировка опалубочного стола;
  4. после точной юстировки конструкции производится монтаж фанеры с закреплнием ее на угловых и торцевых участках.

Демонтаж производится постепенным опусканием опалубочного стола с помощью телескопической стойки домкрата.

При больших толщинах перекрытий или плотной армировки используются также горизонтальные связи для телескопических стоек домкратов, которые представляют собой доску и клиновой зажим.



Опалубка перекрытий на объемных стойках

Универсальная система опалубки перекрытий на объемных стойках – многофункциональная система опалубки, предназначенная для возведения монолитных бетонных и железобетонных горизонтальных конструкций на высотах до 20,0 м.

Объёмная стойка применятся в качестве опалубки перекрытий при строительстве жилых помещений; складских, торговых и прочих объектов; пролетных строений мостов (эстакад и др. подобных сооружений), а также при отделке туннелей, возводимых открытым и закрытым способом в качестве тоннельной опалубки.



Преимущества опалубки перекрытий на объемных стойках:

  • Надежность в эксплуатации. Даже при некачественной сборке система незначительно теряет в жесткости;
  • Возможность использования объемной стойки опалубки перекрытий в качестве строительных лесов клинового типа;
  • Простота конструкции и высокая скорость монтажа/демонтажа объемных стоек опалубки перекрытий (возможна любая геометрия перекрытия при допустимой высоте);
  • Максимально допустимая нагрузка на ригель, что позволяет одновременно заливать палубу и ригель;
  • Сборка на начальном этапе производится двумя рабочими, затем — одним;
  • Высокая гибкость за счет шага длины, ширины, высоты;
  • Нет необходимости в вертикальной юстировке.
